Sürücülü kompresör ve MCC panoları
ABB ACS880 sürücülü NH₃ kompresör devreleri, MCC ve otomasyon panolarının elektrik projesi ve devreye alınması.
- Sektör
- Elektrik ve pano
- Öne çıkan
- ABB ACS880 frekans sürücüleri
Proje

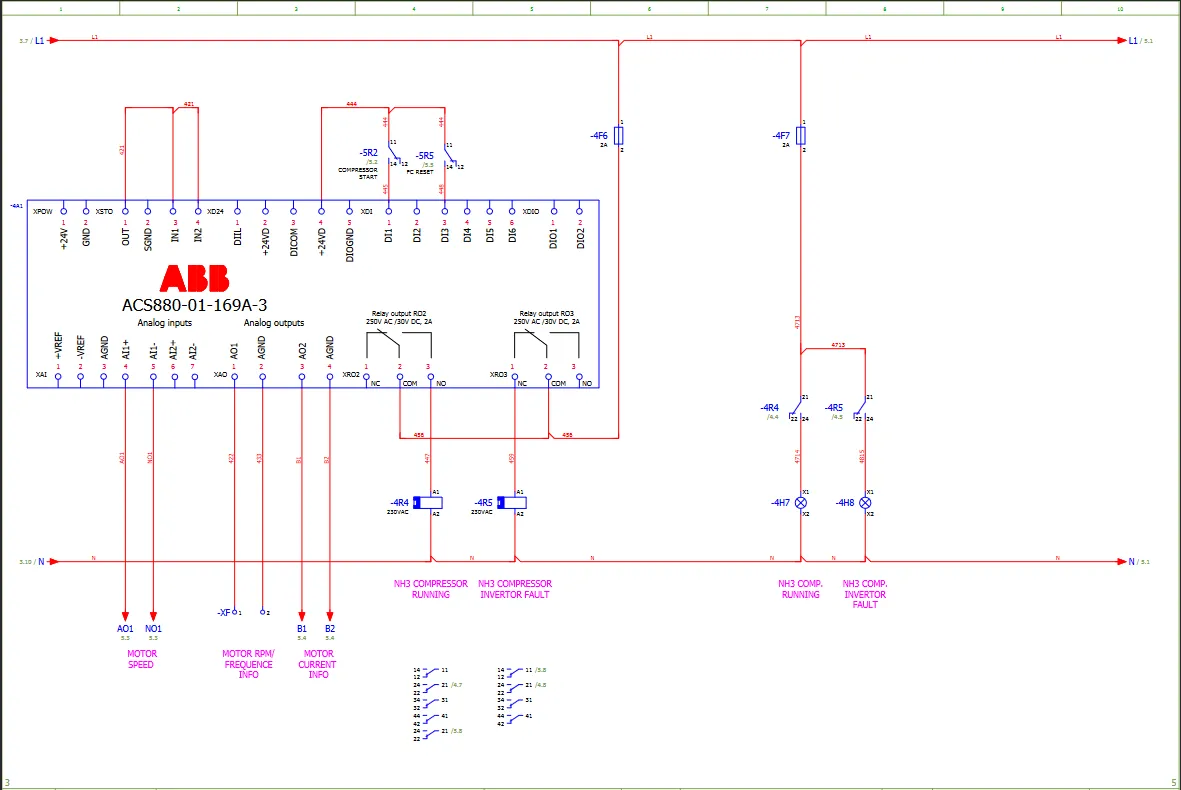

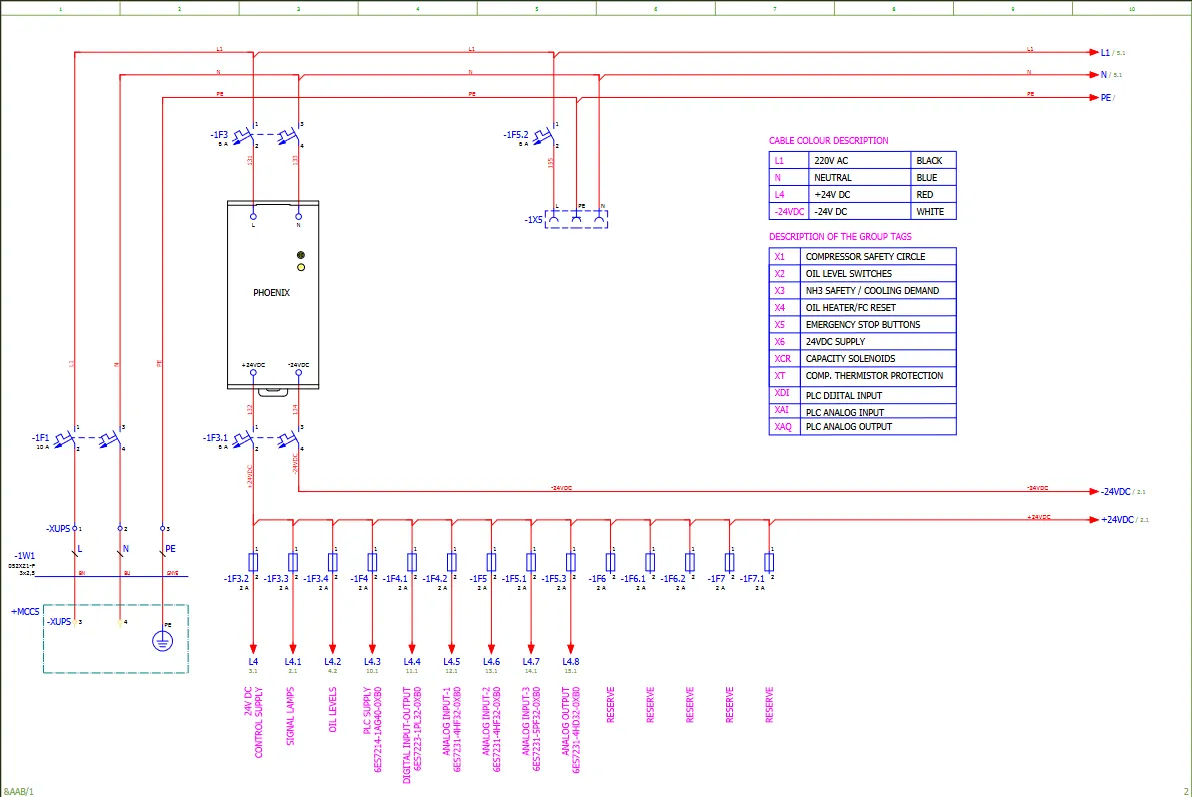

Elektrik projesinde ABB ACS880 sürücülü NH₃ kompresör devresi, yağ ısıtıcısı, sürücünün hız referansı ve akım bilgisi ile çalışma ve arıza sinyallerinin PLC’ye bağlantısı yer alıyor. Kumanda tarafında güç kaynağı ile 24 VDC dağıtım, sigorta grupları ve PLC I/O grupları; kablo renk açıklamaları ve grup etiketleriyle birlikte tanımlandı.
Panolar

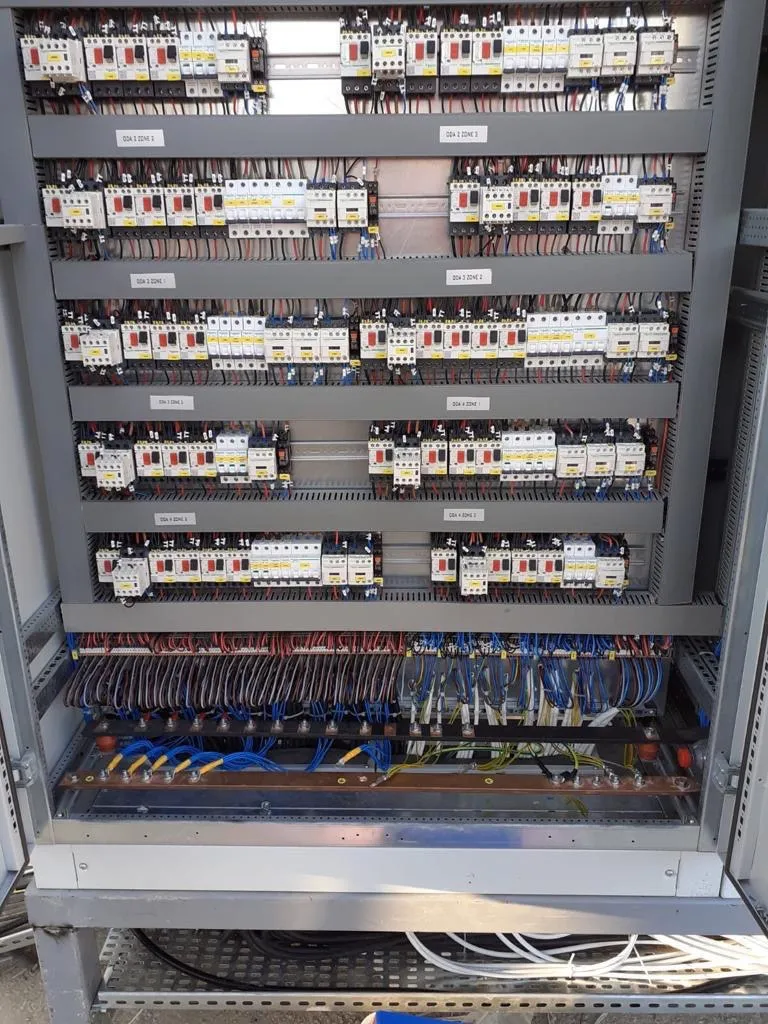

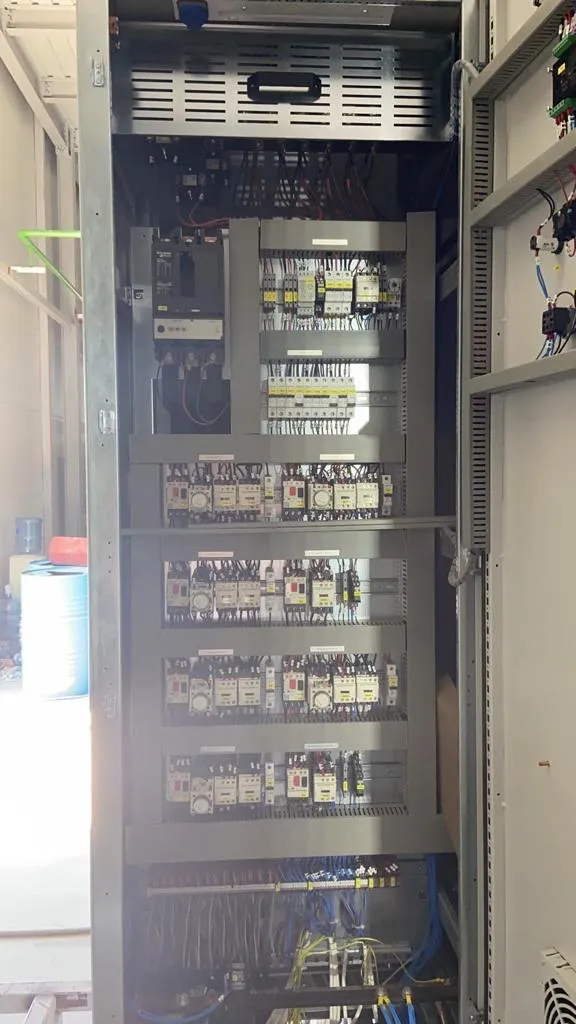

- Motor kontrol merkezi (MCC) panosu

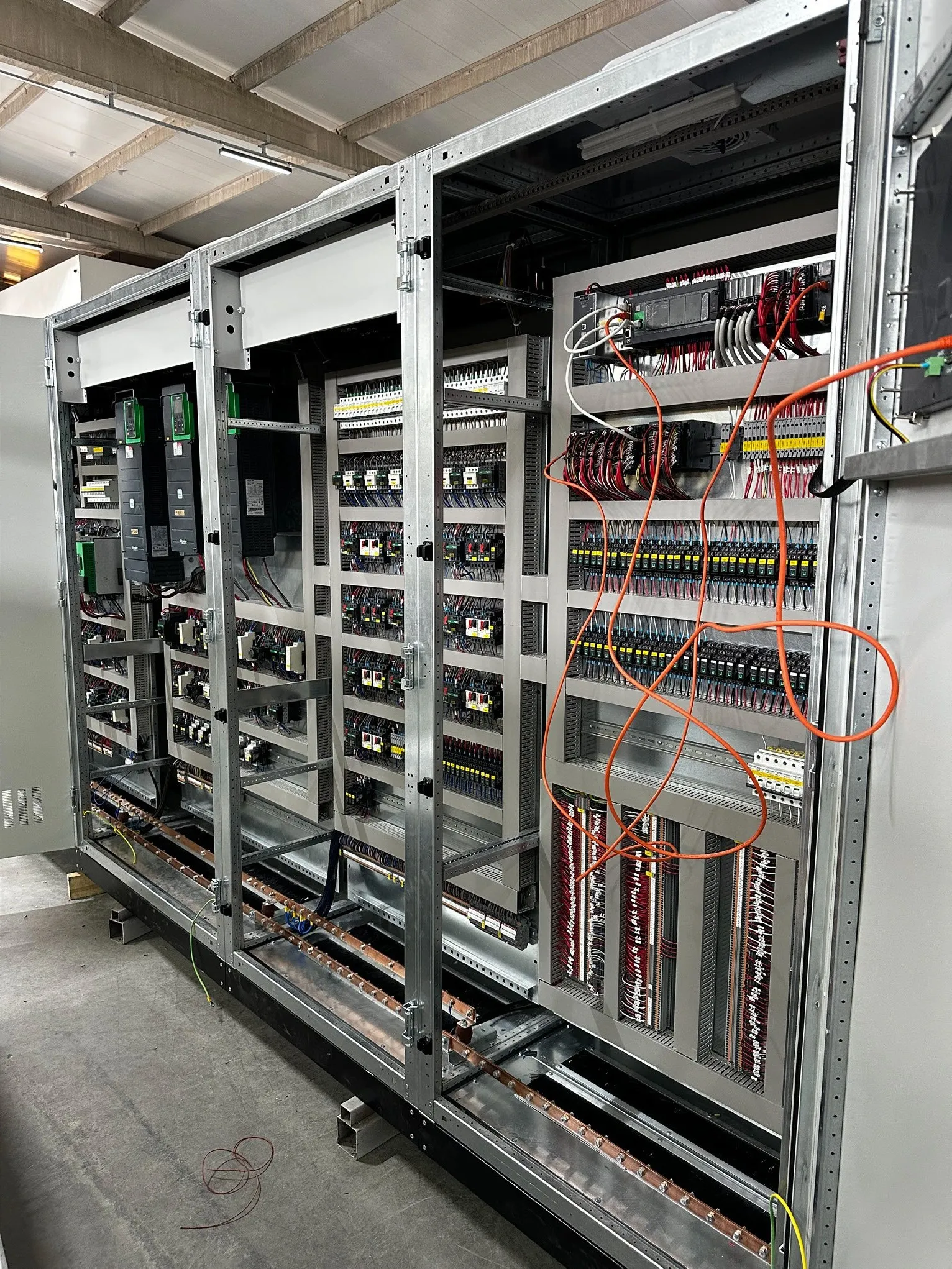

- Frekans sürücülü kompresör panoları
- PLC ve otomasyon panoları

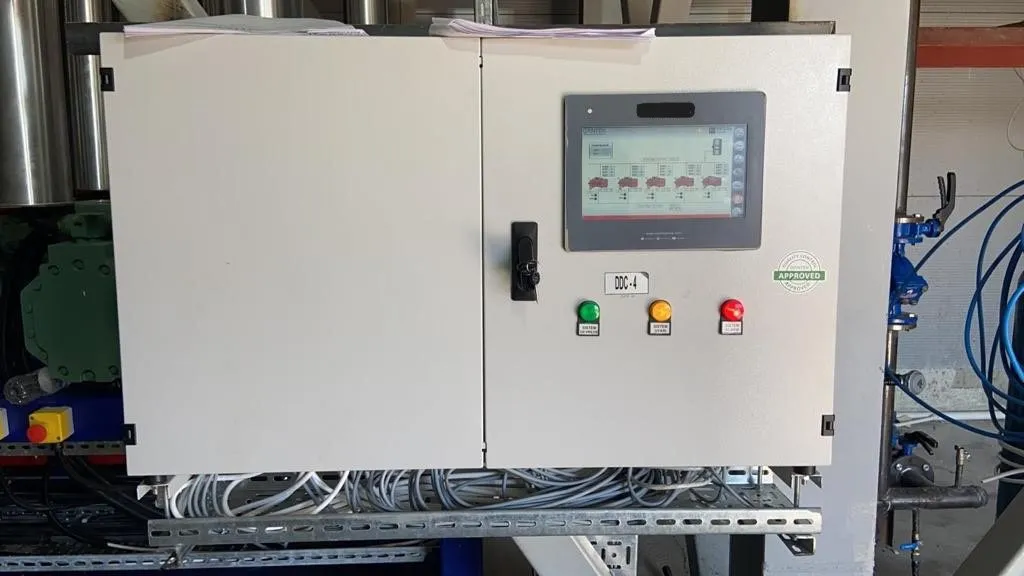

- Dokunmatik HMI ekranlı kontrol panosu
Sonuç
Elektrik projesi, pano yerleşimi ve PLC yazılımı aynı ekip tarafından hazırlandığı için etiketler ve I/O adresleri projenin her aşamasında birebir eşleşiyor. Bu da sahadaki montaj ve sonraki bakım çalışmalarını kolaylaştırıyor.
Proje görselleri
